逻辑电路模拟器专业版

逻辑电路模拟器专业版app是一个用来搭建和测试数字电路的工具，打开软件就能新建项目，从元件库里挑出与门、或门、非门、D触发器等元件拖到工作区，再点击引脚把它们连起来，一个电路就基本成形了。每个元件还能单独设置参数，输入信号也能自己定成脉冲、高电平或者低电平，点一下运行就能看到仿真结果，波形窗口会显示信号变化，方便检查电路有没有接对。

【使用说明】

1、创建新项目

点击菜单栏的“文件”→“新建”，或使用工具栏的新建按钮。

设置项目名称和保存路径。

2、添加元件

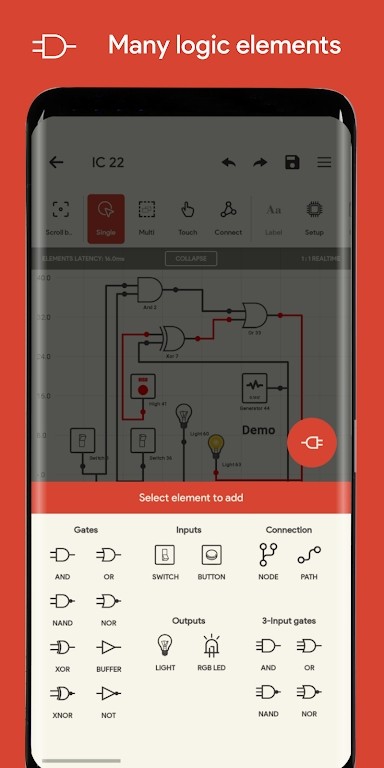

从元件库中选择所需元件（如与门、或门、非门、D触发器等）。

将元件拖拽至工作区。

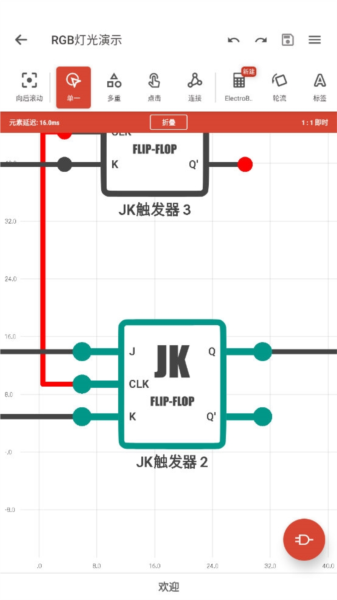

3、连接元件

点击元件的引脚，拖动鼠标至目标元件的引脚，释放鼠标完成连接。

确保连接正确，避免短路或断路。

4、设置元件参数

选中元件，在属性面板中修改参数（如触发器的时钟频率、计数器的初始值等）。

5、输入信号设置

为输入引脚添加信号源（如时钟信号、手动开关信号）。

在属性面板中设置信号类型（如脉冲、高电平、低电平）和参数（如频率、占空比）。

6、运行仿真

点击工具栏的“运行”按钮，或选择菜单栏的“仿真”→“运行”。

观察波形窗口中的信号变化，验证电路功能。

7、波形分析与调试

使用波形窗口的缩放、平移功能查看细节。

添加测量标记，测量信号的时序参数（如延迟时间、脉冲宽度）。

根据仿真结果调整电路设计，重新运行仿真。

【组件说明】

【可用的选项】

导入和导出项目

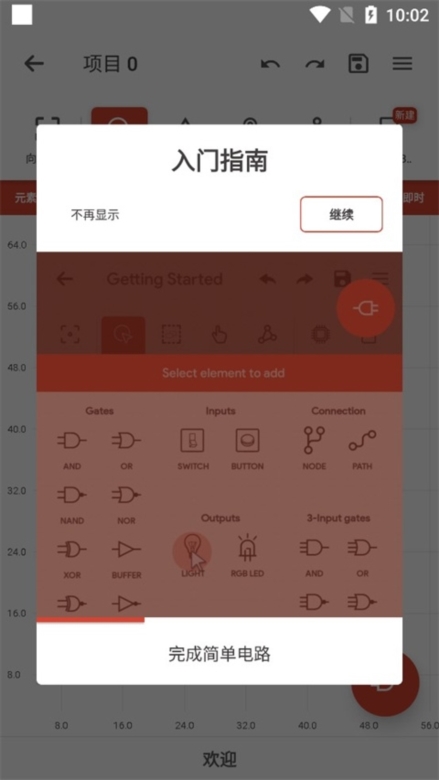

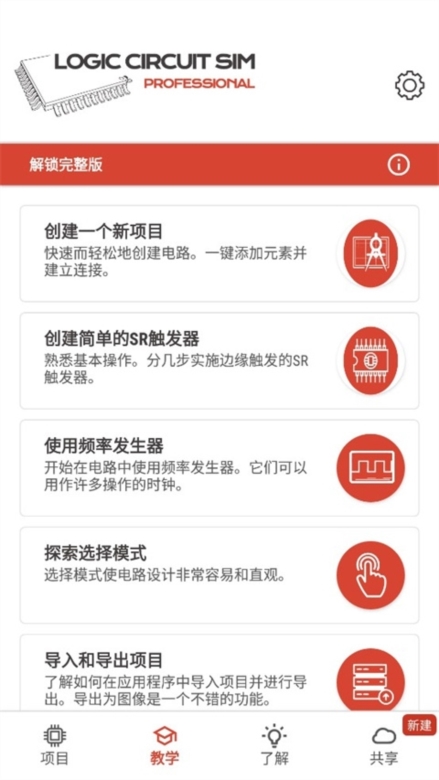

逻辑电路模拟器拥有详细的教程

一切教育信息

使用技巧

网格设置

网格单位

通过对齐网格轻松定位

多选模式

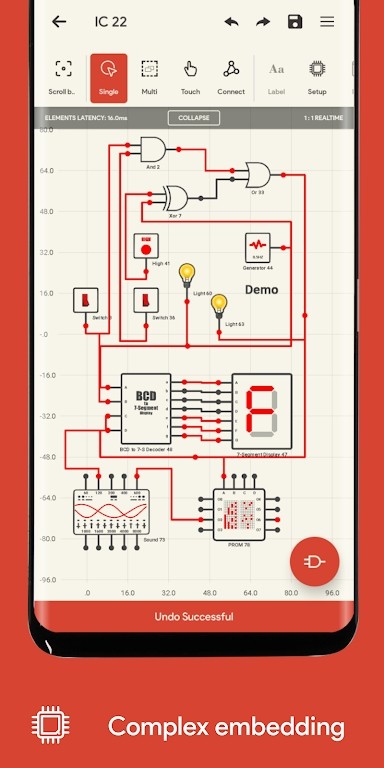

电路嵌入

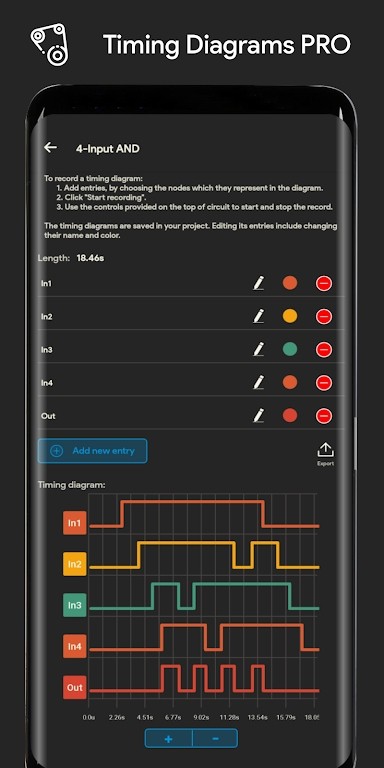

时序图专业版

使用复原和重做选项轻松编辑。

使用剪切、复制和黏贴等功能轻松编辑。

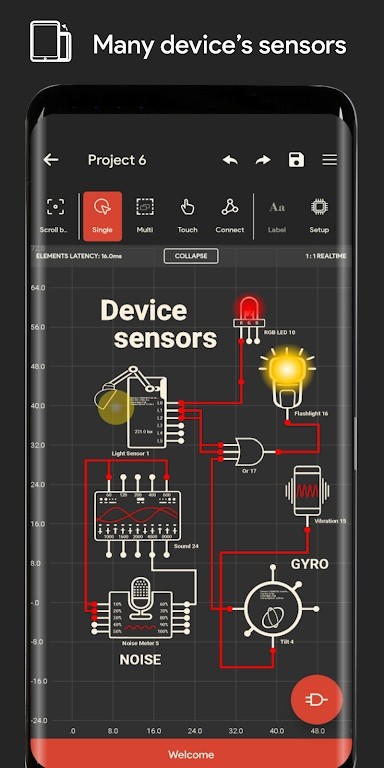

【使用设备的传感器作为输入或输出。许多传感器可以用作输入：】

- 邻近（远/近）；

- 光线传感器（检测勒克斯，6级）；

- 充电检测器（AC、USB、无线、满电）；

- 方向传感器（纵向/横向）；

- 加速计传感器；

- 媒体音量按钮检测器（提高音量，降低音量）；

- 电池传感器（充电、温度、技术、10级）；

- 倾斜检测器（4个方向）；

- 噪音计（10级）；

- 磁场传感器（uT，6级）；

- 压力传感器（毫巴，10级）（如果设备支持）。

【许多设备的组件也可以作为输出；】

- 蜂鸣器（频率）；

- 振动；

- 声音（10个不同频率的输入）；

- 闪光灯。

【注意事项】

1、元件选择与参数配置

确保元件参数与电路需求匹配，避免因参数错误导致仿真结果偏差。

2、电路连接准确性

仔细检查元件连接，确保无短路或断路，避免仿真失败或错误结果。

3、仿真环境设置

根据电路特性合理设置仿真参数（如时钟频率），确保仿真结果真实可靠。

4、故障排查与验证

仿真过程中若出现异常，结合故障诊断功能定位问题，调整设计后重新验证。

5、软件更新与支持

定期检查软件更新，获取新功能与优化；遇到问题可查阅教程或联系技术支持。

6、学习资源利用

充分利用软件内置教程与示例，快速掌握操作技巧与电路设计方法。

7、兼容性与设备要求

确认设备满足软件运行要求，避免因硬件限制导致功能异常。

软件特色

逻辑电路模拟器通过其直观的界面和大量的选项探索，使设计组合逻辑电路变得快速和简单。

教育性-应用程序为所有可以使用的元件提供了大量的信息。

轻松导入、导出和共享电路。

相互嵌入电子电路。

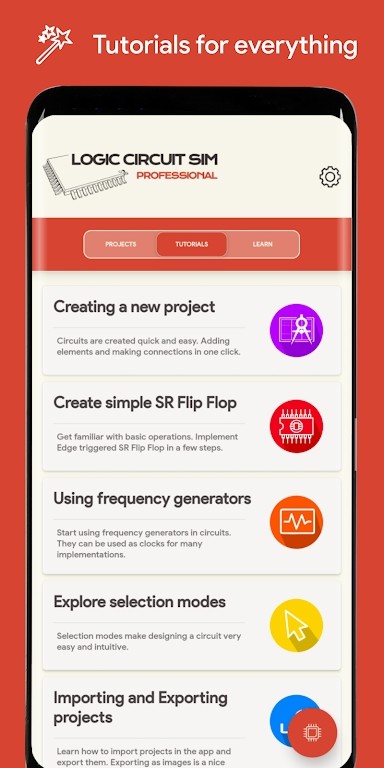

如果你遇到困难，这里有许多教程和使用技巧可以为你提供帮助。

强大的平板电脑支持-我们的模拟器旨在充分利用您的平板电脑。

应用程序是可定制的，有很棒的主题和深色模式（保持眼睛安全）。

小编点评

逻辑电路模拟器专业版app比较适合正在学电子、电气基础，或者想自己动手验证想法的人。里面准备了多种逻辑门，还有锁存器、触发器、发生器、可编程阵列和传感器类元件，平时做实验、理解电路原理都能用得上。仿真跑起来以后，波形窗口支持缩放和平移，能添加测量标记去看延迟时间、脉冲宽度这些细节，如果结果不对，改完设计再运行一次就行。不用准备真实器件，在手机上也能慢慢试。
